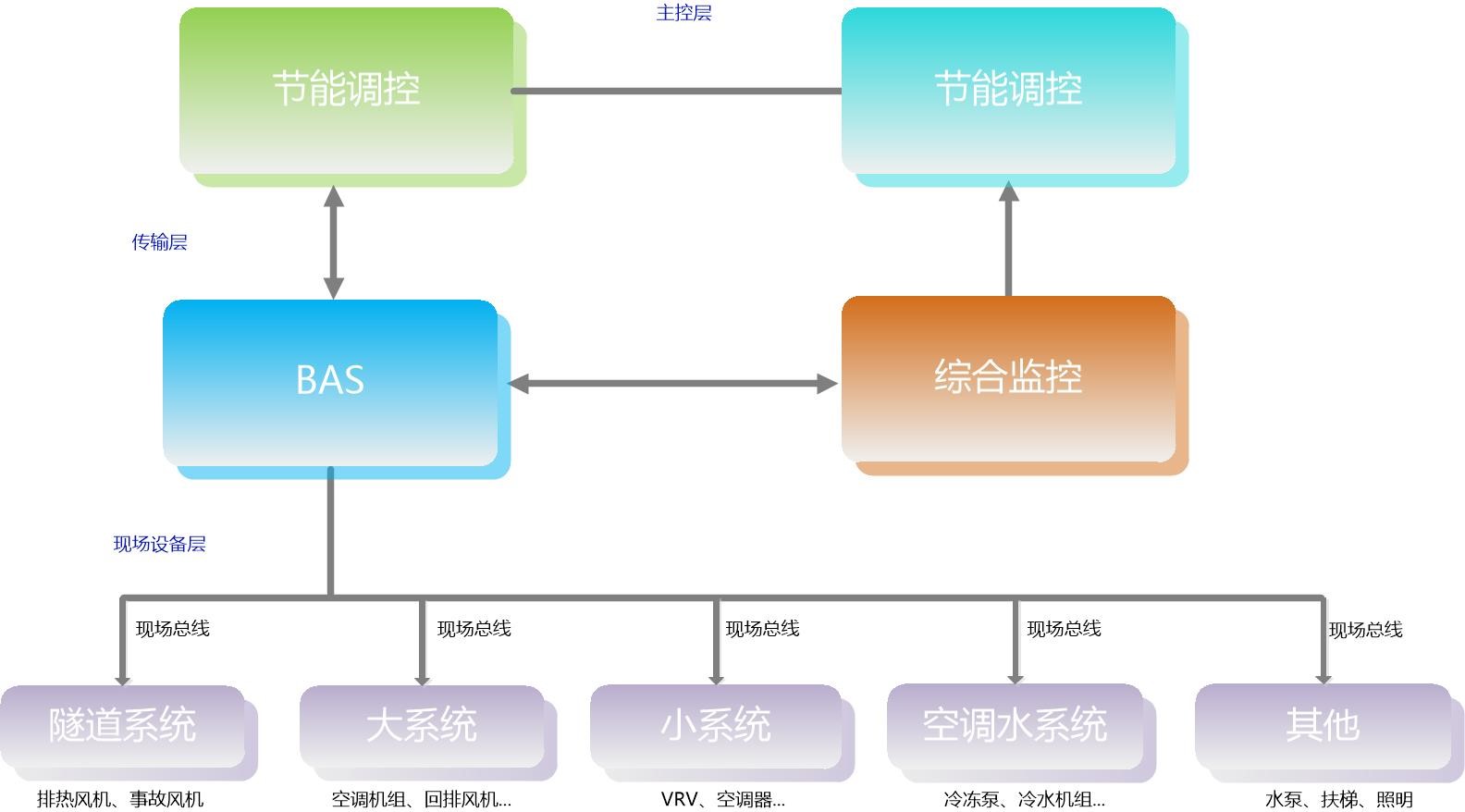

主控層：是指節能管理服務器（每個車站一臺服務器，既是數據處理的服務器又是節能管理的工作站），安裝節能監控軟件和數據庫，主要作用是數據存儲、統計分析、挖掘處理、實時節能優化等。
傳輸層：主要承擔“上通下達”的功能。它通過以太網接口和BAS系統交互，實時獲得BAS系統采集到的數據，進而處理分析計算得到實時優化控制的參數，然后將參數實時返回給BAS系統執行。
設備層：車站節能調控系統在原有BAS系統之上增加必要的傳感器、計量儀表、輸入輸出模塊等設備，所有設備基于原BAS系統上擴充做到無縫接入。節能模式下，節能調控工作站接收BAS系統采集數據，進行分析計算將空調機組、回排風機、冷凍水泵、冷水機組等設備的啟停、頻率控制數據發送至BAS系統執行，保證系統輸入輸出完整性。
